Horst Hickl gründete im Jahr 1993 die Wanzel HuPM GmbH und entwickelte das Kerngeschäft in
Richtung industrielle Messtechnik und Messdatenmanagement. Zusammen mit Christof Flörl und Arno
Melekusch entstand das nach ISO/IEC 17025 akkreditierte Kalibrierlabor CQS – Messtechnik GmbH.
Innovative Mess- & Fertigungsprozesse
30 NEW BUSINESS • INNOVATIONS | FEBRUAR 2021
Die Oberflächen von Bauteilen spielen in
der produzierenden Industrie eine entscheidende
Rolle. Die Rundheit, Rauheit und Welligkeit
von Präzisionsmaschinenelementen
wie Lagersitzen von Getriebe- und Motorwellen
beeinflussen sowohl das Verschleißverhalten
als auch die Geräuschentwicklung
des Endproduktes.
Um den Einbau fehlerhafter Komponenten
in Getrieben und Motoren zu vermeiden, gilt
es, Toleranzen im Submikrometerbereich
einzuhalten. Die optische Messtechnik mit
Einsatz von Streulicht macht dies möglich,
denn sie liefert eine flächenhafte Darstellung
der Oberfläche und schafft dadurch ein Verständnis
der Gleiteigenschaften und anderer
Funktionen.
Oberflächenanalyse in direkter Nähe
der Fertigungsmaschine
Lange Zeit fand die Oberflächenanalyse
von Feinflächen mittels Stichproben aus
taktilen Messverfahren in eigenen Prüfräumen
statt. Doch dank der Entwicklung von
OptoShaft 012 kann die Streulichtmesstechnik
auch in schwierigen Umgebungen
sowie in direkter Nähe zu Schleif-, Hon- und
Superfinish-Prozessen eingesetzt werden.
Die hochpräzise Wellenmessmaschine
von OptoSurf erfasst bis zu 4.096 Messpunkte,
die mittels Software in ein Rundheitsdiagramm
umgerechnet werden. Gleichzeitig
wird die Rauheit der Oberfläche in Bearbeitungsrichtung
erfasst, wodurch Anwender
wertvolle Hinweise auf die Dynamik der
Schleifmaschine sowie die Reibungseigenschaften
der Oberfläche erhalten. Der Kennwert
Aq kann bei gleichbleibenden Fertigungsverfahren
mit den Rautiefenwerten Ra
oder Rz verglichen werden, wenn man vorher
mit einem Tastschnittgerät Korrelationsmessungen
durchgeführt hat. Der Aq-Wert
reagiert aber auch auf Änderungen der
Oberflächentextur und Defekte, die z. B.
durch falsches Abrichten und Störungen bei
der Kühlmittelzufuhr entstehen können.
Mittels einer Fourier-Transformation
ermittelt die Software periodische
Anteile (Ordnung und Amplitude)
und stellt diese als Diagramm bzw.
Zahlenwert dar.

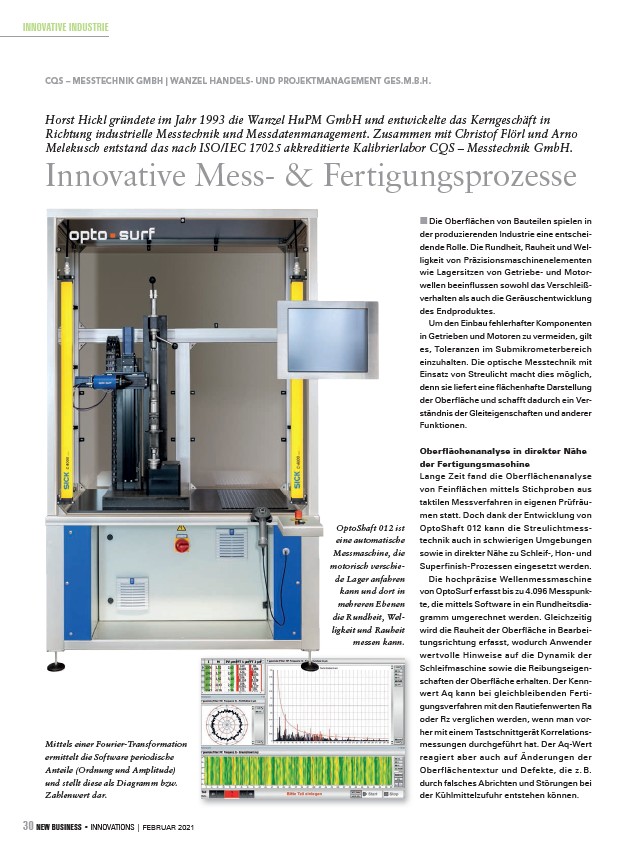

OptoShaft 012 ist
eine automatische
Messmaschine, die
motorisch verschiede
Lager anfahren
kann und dort in
mehreren Ebenen
die Rundheit, Welligkeit
und Rauheit
messen kann.
