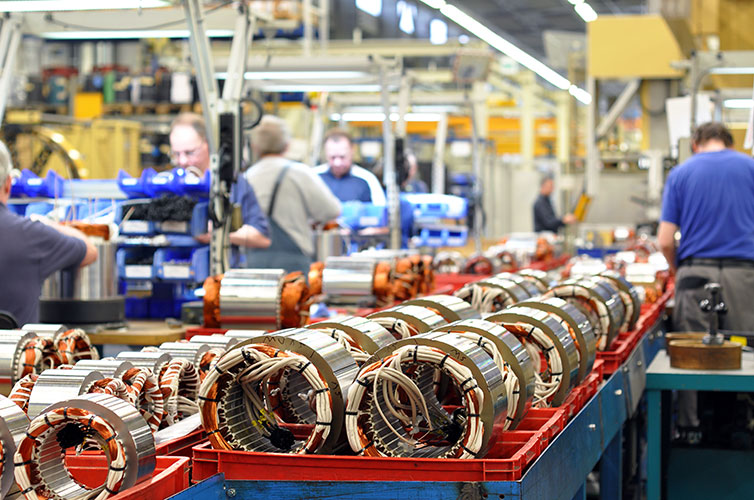

Ziel des Forschungsprojekts „MotorInspector“ ist es, die Qualitätskontrolle mittels automatisierter Luftspaltmessung zu verbessern. Der schmale Luftspalt zwischen Rotor und Stator beeinflusst maßgeblich den Wirkungsgrad und die Lebensdauer von Elektromotoren. © Adobe Stock/industrieblick
Die Produktion von Elektromotoren durchgängig automatisieren und einen wichtigen Beitrag zur Qualitätssicherung leisten: Das sind die Ziele des Forschungsprojekts „MotorInspector“.
Dabei wird an einer innovativen Lösung zur automatisierten Luftspaltmessung gearbeitet.
Die Nachfrage nach Elektromotoren steigt rasant. Allein bei Elektro-Pkw beträgt der weltweite Anteil an den Neuzulassungen derzeit knapp 20 Prozent. Bis 2030 wird dieser Anteil auf voraussichtlich 40 Prozent ansteigen, bis 2035 auf mehr als 50 Prozent (Quelle: Fraunhofer ISI). Doch nicht nur für Pkw werden zunehmend Elektromotoren benötigt, sondern auch für Schiffe, Flugzeuge, industrielle Maschinen und vieles mehr.
Der wesentliche Treiber für diesen Wandel sind Klimaschutzziele. Für eine erfolgreiche Energiewende ist es essenziell, Elektromotoren mit hohem Wirkungsgrad und langer Lebensdauer herzustellen – und dies zu wettbewerbsfähigen Produktionskosten. In der Regel wird die Produktion umso günstiger, je höher die produzierten Stückzahlen sind und je stärker die Produktion automatisiert ist. Eine ungelöste Herausforderung bei der Produktion von Elektromotoren ist die Luftspaltmessung, die für die Qualitätskontrolle wichtig ist und derzeit noch nicht automatisiert erfolgen kann.
Luftspalt beeinflusst Wirkungsgrad und Lebensdauer des Motors
In jedem Elektromotor befindet sich zwischen Rotor und Stator ein schmaler Luftspalt. Dieser beeinflusst maßgeblich den Wirkungsgrad und die Lebensdauer des Motors. Wenn dieser Luftspalt inhomogen – also ungleichmäßig – ist, läuft der Motor nicht rund, der Wirkungsgrad leidet und er geht schneller kaputt. Besonders empfindlich gegenüber Toleranzen ist der Luftspalt bei einer neuartigen Bauart von Elektromotoren, den sogenannten Axialflussmotoren oder „Scheibenläufern“.
Diese Motoren zeichnen sich durch eine hohe Drehmoment- und Leistungsdichte aus und gelten daher als vielversprechende Entwicklung für die Elektromobilität. Ein homogener Luftspalt ist bei diesen Motoren jedoch besonders wichtig, da bereits kleinste Abweichungen die Lebensdauer deutlich verkürzen können. Die maximale Effizienz und Langlebigkeit eines „Scheibenläufer“-Motors lässt sich daher nur mit einer präzisen Qualitätskontrolle des Luftspalts sicherstellen.
IPH und MFP wollen die Luftspaltmessung automatisieren
Die Luftspaltmessung zu automatisieren ist das Ziel des neuen Forschungsprojekts „MotorInspector“ des IPH – Institut für Integrierte Produktion Hannover gGmbH und der MFP Messtechnik & Fertigungstechnologie GmbH. Zwei Jahre lang – bis 2027 – forschen IPH und MFP gemeinsam an der automatisierten Qualitätskontrolle. Gefördert wird das Forschungsprojekt mit Mitteln des Europäischen Fonds für regionale Entwicklung (EFRE) und des Landes Niedersachsen.
Im Forschungsprojekt „MotorInspector“ ist das IPH für das Automatisierungskonzept verantwortlich und die Firma MFP für die Luftspaltmessung an sich. Die Grundlage bildet ein Sensor, den MFP entwickelt hat. Der sogenannte „gapMaster“ misst den Luftspalt resistiv – das heißt, der Sensor tastet den Spalt direkt ab. Dieses Messverfahren ist vergleichsweise robust und schnell, lässt sich allerdings noch nicht vollständig in industrielle Fertigungsprozesse integrieren.
Ziel des Forschungsprojekts ist es, ein automatisiertes Messsystem zu entwickeln, das auf diesem Sensor basiert. Geplant ist der Einsatz eines Roboters, der mithilfe einer Kamera oder eines Lasers in der Lage ist, den Sensor automatisch und präzise mittig in den Luftspalt einzuführen. So wollen die Forschenden eine automatisierte Qualitätskontrolle direkt im Produktionsprozess ermöglichen – ohne manuelle Zwischenschritte.
An einem Nachbau eines Elektromotors am IPH werden im Verlauf des Forschungsprojekts Versuche durchgeführt, um ein Automatisierungskonzept zur Luftspaltmessung zu entwickeln und iterativ zu verbessern. (BO)
