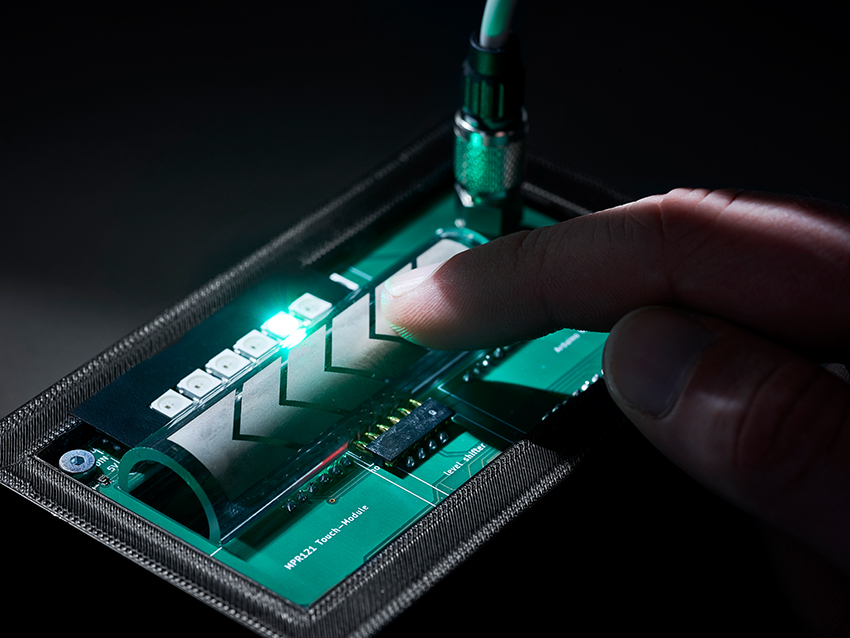

Gedruckter Touchsensor vom binder ITZ © binder
Am binder Innovations- und Technologiezentrum (ITZ) entstehen Sensoren, Heizelemente und Leiterbahnen im Druckverfahren – auf Kunststoff, Metall, Glas oder Keramik, auch auf gekrümmten Flächen.
Über die binder Gruppe wird daraus eine fertigungsreife Systemlösung.
Steuerungen wandern aus dem Schaltschrank ans Feldgerät, separate Kabel verschmelzen zu One-Cable-Lösungen: Die Industrie realisiert Funktionen seit Jahren kompakter und dezentraler. binder geht einen Schritt weiter und verlagert Funktion direkt auf die Oberfläche des Bauteils. Am binder Innovations- und Technologiezentrum (ITZ) in Bad Rappenau druckt das Unternehmen elektronisch funktionelle Strukturen – Sensoren, Heizungen und Leiterbahnen – unmittelbar auf dreidimensionale Bauteile. Das spart Einzelteile, Bauraum und Montageschritte und eröffnet Anwendungen, die mit klassischer Aufbautechnik kaum realisierbar sind.
Moderne Geräte werden kleiner, sensorlastiger und stärker vernetzt. Gleichzeitig stößt die klassische Aufbautechnik an Grenzen. Jeder Sensor, jede Leiterplatte und jedes Kontaktelement ist ein eigenes Bauteil, das Platz benötigt, montiert werden muss und eine mögliche Fehlerquelle bildet. Auf gewölbten oder unregelmäßig geformten Flächen lässt sich konventionelle Elektronik ohnehin nur mit hohem Aufwand unterbringen.
Hier setzt die gedruckte Elektronik an. Mit dem am ITZ entwickelten Verfahren bringt binder funktionale Schichten direkt auf das Bauteil auf, etwa auf Substrate aus Kunststoff, Metall, Glas oder Keramik. Zum Einsatz kommen hochpräziser Sieb- und Tampondruck mit leitfähigen Pasten auf Basis von Silber, Kupfer, Carbon oder PEDOT:PSS sowie mit dielektrischen Pasten. Im Mehrschichtdruck entstehen so Leiterbahnen, Heizelemente oder Sensoren, auch auf dreidimensional geformten und gekrümmten Oberflächen, an denen herkömmliche Leiterplatten an ihre Grenzen kommen.
Die Anwendungen sind breit gefächert. Im Maschinenbau liefern aufgedruckte Sensoren Daten für die Zustandsüberwachung und die vorausschauende Wartung, in der Bedienung ersetzen gedruckte Touch- und Kraftsensoren mechanische Taster, und gedruckte Heizelemente halten Bauteile zuverlässig auf Temperatur. Der Nutzen ist überall ähnlich: weniger Einzelteile, geringeres Gewicht, kompaktere Bauräume und mehr Freiheit im Design. Funktion und Gehäuse werden zum selben Teil.
„Die gedruckte Elektronik verschiebt die Grenze dessen, was ein einzelnes Bauteil leisten kann. Wir bringen Leiterbahnen, Heizfunktion oder Sensorik direkt auf die Oberfläche, sparen damit eine ganze Reihe von Einzelteilen ein und schaffen intelligente Bauteile. Am ITZ entwickeln wir diese Verfahren bis zur Anwendungsreife. Über die binder Gruppe wird aus dem Funktionsmuster eine fertigungsreife Lösung. Diesen Weg von der Idee bis zur Serie können reine Druckspezialisten so nicht anbieten“, sagt Dr.-Ing. Martin Ungerer, Teamleiter gedruckte Elektronik vom binder ITZ.
An dieser Stelle zahlt sich der Verbund der binder Gruppe aus. Während am ITZ die Druckverfahren erforscht und zur Serienreife gebracht werden, übernimmt binder solutions die kundenspezifische Umsetzung. Über die vertikal integrierte Struktur, von der Kabelkonfektion über präzisionsgedrehte Teile und Zinkdruckguss bis zur kompletten Baugruppe, lässt sich die gedruckte Funktionsschicht mit Steckverbinder und Anschlusstechnik zu einem abgestimmten Gesamtsystem zusammenführen. Kunden bekommen so keine isolierte gedruckte Komponente, sondern eine durchgängige Lösung aus einer Hand, vom Prototyp bis zum serienreifen Bauteil.
Mit dem ITZ in Forschung und Entwicklung und binder solutions in der Umsetzung deckt die binder Gruppe die gesamte Strecke ab, von der Verfahrensentwicklung bis zum funktionalisierten Serienbauteil. Für Kunden, die Funktion auf kleinstem Raum und auf anspruchsvollen Geometrien unterbringen müssen, wird der Steckverbinderspezialist damit zum Entwicklungspartner für die nächste Gerätegeneration. (red./PR)
www.binder-connector.at
INFO-BOX
Über die binder Gruppe
Die binder Gruppe ist ein international tätiges Familienunternehmen für industrielle Verbindungstechnik. Das 1960 gegründete Unternehmen mit Hauptsitz in Neckarsulm bietet Entwicklung, Konstruktion und Fertigung von Standard- und kundenspezifischen Steckverbindern und ergänzt sein Portfolio um elektronische Baugruppen und präzisionsgefertigte Bauteile. binder beliefert Branchen wie die Automatisierung, die smarte Kommunikation und die Medizintechnik, die jeweils individuelle Anforderungen an die Bauteile stellen. Die Produkte erfüllen die entsprechenden Normen und sind für anspruchsvolle Umgebungsbedingungen ausgelegt; der Fokus liegt dabei stets auf Individualisierung und höchster Qualität.
Zur binder Gruppe zählen das Headquarter in Neckarsulm, neun Vertriebsniederlassungen, die Wertschöpfungsgesellschaften binder solutions, binder ems, binder mpe, binder precision parts, binder diecast und binder galvanic surfaces sowie das binder Innovations- und Technologiezentrum (ITZ), in dem das Unternehmen unter anderem an Verfahren der gedruckten Elektronik forscht. Das Unternehmen arbeitet mit weiteren Distributionspartnern auf sechs Kontinenten zusammen und beschäftigt weltweit rund 2.000 Mitarbeitende.
