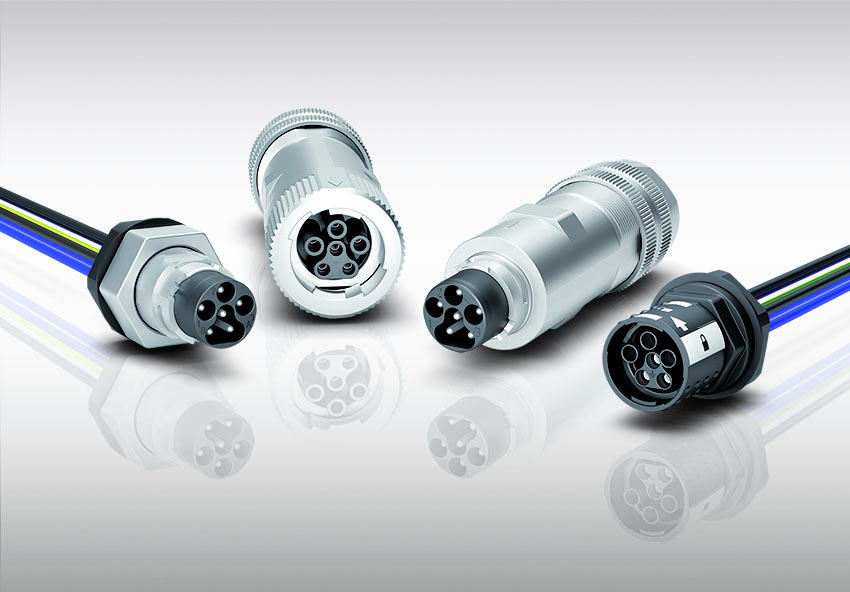

Die robuste Bauweise sowie die hohe Schutzart tragen wesentlich zur Langlebigkeit und ­Zuverlässigkeit der Powersteckverbinder PBC15 bei. © binder Austria GmbH

Power Bayonet Connector PBC15 für industrielle Antriebe: Die Powersteckverbinder von binder wurden gezielt für die zuverlässige Energieversorgung von Motoren und elektrischen Geräten entwickelt.

In modernen Maschinen müssen elektrische Verbindungen hohe Leistungen übertragen und gleichzeitig möglichst wenig Bauraum beanspruchen. Mit dem Power Bayonet Connector PBC15 bietet binder eine kompakte Steckverbinderlösung für die kombinierte Übertragung von Leistung und Sig­nalen über nur ein Kabel.

Ergänzend zu den konfektionierbaren Kabelsteckverbindern erweitert binder das System um Flanschstecker und Flanschdosen für die Geräteinte­gration. Mit seiner Baugröße im Bereich eines M15-Gewindes positioniert sich der PBC15 zwischen den etablierten Steckverbindergrößen M12 und M23 und schließt damit eine wichtige Lücke bei kompakten Leistungssteckverbindern.

Leistungsstarke Verbindung für ­kompakte Antriebssysteme
Der Steckverbinder wurde für Anwendungen entwickelt, bei denen Energie und Signale gemeinsam übertragen werden müssen – etwa bei Drehstrommotoren, Frequenzumrichtern oder anderen Antriebssystemen, insbesondere in den Branchen Intralogistik, Automatisierungstechnik und Maschinenbau.

Die Kontaktanordnung umfasst drei Power­kontakte zur Versorgung der drei Phasen eines Drehstrommotors, zwei Signalkontakte für Steuer- oder Überwachungsfunktionen sowie einen PE-Schutzkontakt.

Die Powerkontakte sind für Bemessungsspannungen bis 630 V und Ströme bis 16 A ausgelegt. Die Signalkontakte arbeiten mit 63 V und 10 A und ermöglichen beispielsweise die Ansteuerung von Bremsen oder die Übertragung von Betriebsdaten.

Schnelle Installation durch ­Bajonettverriegelung
Ein zentrales Merkmal des Systems ist die Bajonett-Schnellverriegelung. Mit nur einer Viertelumdrehung lassen sich Stecker und Dose sicher verbinden. Dadurch werden Montagezeiten reduziert und die Inbetriebnahme erleichtert.

Die konfektionierbaren Kabelsteckverbinder verfügen über Schraubklemmanschlüsse für Leiterquerschnitte bis 2,5 mm², wodurch auch leistungsstarke Leitungen einfach konfektioniert werden können.

Flanschteile im PBC15 Portfolio
Für den Geräteeinbau ergänzt binder das PBC15-Portfolio um Flanschstecker und Flanschdosen. Diese sind sowohl als ungeschirmte Kunststoffvarianten als auch als geschirmte Ausführungen mit Metallkomponenten erhältlich.

Die Flanschteile sind mit Litzenquerschnitten von 1,5 mm² oder 2,5 mm² und einer Litzenlänge von 250 mm ausgestattet. Die Befestigung erfolgt über ein M20 × 1,5 Gewinde, wodurch sie sich direkt in Geräte- oder Motorgehäusen montieren lassen.

Anwendungen und Normung
Das Steckverbindersystem eignet sich für Anwendungen in der Antriebstechnik, Auto­matisierungstechnik, Intralogistik sowie im Maschinenbau, beispielsweise in Ventilatoren, Pumpen oder Verpackungsmaschinen.

„Mit dem PBC15 ist uns ein leistungsdichter und gleichzeitig benutzerfreundlicher Steckverbinder gelungen, der sich ideal für kleinere und mittlere Drehstrommotoren eignet“, erklärt Philipp Zuber, Head of Product Management bei binder.

Der Power Bayonet Connector basiert auf der Norm DIN EN IEC 61076-2-116 und gewährleistet damit eine herstellerübergreifend kompatible Schnittstelle für industrielle Anwendungen. (PR)

Besuchen Sie binder Austria auf der ALL ABOUT AUTOMATION in Wels, vom 20. bis 21. Mai 2026, Stand 336.
