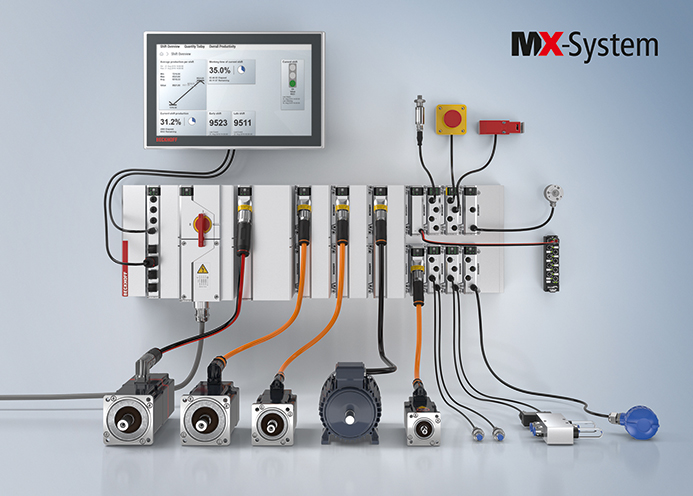

Das MX-System ermöglicht erstmals vollständig schaltschranklose Automatisierungslösungen im Maschinen- und Anlagenbau. © Beckhoff
Auf der SPS 2022 zeigte Beckhoff sein gesamtes Spektrum der smarten und digitalen Automation. Mit dabei PC- und EtherCAT-basierte Steuerungstechnik für smarte Automatisierungslösungen ...
... und digitalisierte Maschinen- und Anlagenprozesse.
Die Wiedersehensfreude auf der SPS 2022 war groß und das Feuerwerk an vorgestellten Innovationen und Produktlösungen ebenfalls. Beckhoff hatte sein Hightech-Produktportfolio im Bereich der PC-basierten Steuerungstechnik und viele spannende Technologien in Nürnberg dabei. Ein besonderes Highlight: das neuartige MX-System für die schaltschranklose Automatisierung. Mit dieser Innovation will Beckhoff neue Maßstäbe in der Branche, setzen: Anwender sparen nicht nur Platz in ihrer Produktion, sondern reduzieren auch sämtliche Engineering- und Montageaufwände deutlich.
Steckbare Systemlösung für die schaltschranklose Automatisierung
Das MX-System ermöglicht erstmals vollständig schaltschranklose Automatisierungslösungen im Maschinen- und Anlagenbau. Durch konsequentes Kombinieren, Anwenden und Weiterentwickeln der Kompetenzen von Beckhoff ist ein ganzheitliches, modulares und steckbares Baukastensystem entstanden.
Der aus dem Baukasten entstehende Verbund aus MX-System-Baseplate und MX-System-Funktionsmodulen vereint alle Aufgaben und Eigenschaften eines Schaltschrankes: Energieeinspeisung, -absicherung und -verteilung, Erzeugung und Absicherung von Hilfsspannungen, Ablaufsteuerung mit den Ein- und Ausgängen, Ansteuerung von Motoren und Aktuatoren und die Anschlussebene für die Feldgeräte. Die vollumfängliche Systemintegration aller Maschinenfunktionalitäten erfolgt über frei wählbare IPC-, Koppler-, I/O-, Drive-, Relais- und Systemmodule, die applikationsspezifisch konfiguriert und kombiniert werden können.
Die Zertifizierung aller Komponenten nach internationalen Standards ermöglicht die Vereinheitlichung der Steueranlagen auf dem gesamten Globus. Eine komplette Steuerungsanlage lässt sich werks- oder herstellerseitig konfigurieren und konfektionieren und ermöglicht somit Aufbau und Montage sowie Installation mit deutlich geringerem Wissens- und Zeitaufwand.
Da erheblich weniger Komponenten als im klassischen Schaltschrankbau zur Realisierung der gleichen Anforderungen benötigt werden, wird das gesamte MX-System im Vergleich zu bisherigen Lösungen deutlich kompakter. Der Anlagen-Footprint wird reduziert, zudem erhöhen sich Anlagenverfügbarkeit und -flexibilität. In jeder Phase des Lebenszyklus einer Steuerungsanlage bietet das MX-System deutliche Vorteile gegenüber dem klassischen Schaltschrank.
Elektromobilität profitiert von PC-based Control
Beckhoff hat das TwinCAT-IoT-Produktportfolio auf Grundlage des neu für den IoT-Treiber eingeführten WebSocket-Protokolls um das Open Charge Point Protocol (OCPP) erweitert. Dieses standardisiert die Kommunikation zwischen Ladestationen für Elektrofahrzeuge und den zugehörigen zentralen Managementsystemen. Eine durchgängige Lösung für die Ladeinfrastrukturkommunikation ergibt sich in Verbindung mit der neuen EtherCAT-Klemme EL6761 als Kommunikations-Interface entsprechend IEC 61851 und ISO 15118.
Mit der neuen Function TwinCAT 3 IoT OCPP (TF6771) wurde OCPP als C++-Treiber mit zugehöriger SPS-Bibliothek als Wrapper umgesetzt. Implementiert sind aufgrund der hohen Marktrelevanz zunächst die OCPP-Versionen 1.6 und 2.0.1. Im Fokus stehen dabei zwei Anwendungsfälle. Erstens: TwinCAT wird als Steuerung für eine Ladestation in Verbindung mit der neuen EtherCAT-Klemme EL6761 eingesetzt und anschließend als OCPP-Client mit dem zentralen Managementsystem verbunden.
Und zweitens: Bei der Anbindung anderer Ladestationen über das OCPP-Protokoll stellt TwinCAT einen Teil des zentralen Managementsystems dar, um z. B. das lokale Lastmanagement eines Ladesäulenparks zu ermöglichen. Parallel kann TwinCAT an ein weiteres Managementsystem angebunden sein, u. a., um Authentifizierung oder Abrechnungsmechanismen umzusetzen.
Vision – industrielle Bildverarbeitung komplett und systemintegriert
Als Spezialist für PC-basierte Steuerungstechnik setzt Beckhoff auf die durchgängige Integration aller Maschinenfunktionalitäten in einer Steuerungsplattform. Hierzu zählt mit TwinCAT Vision bereits seit 2017 softwareseitig auch die Bildverarbeitung. Mit der Einführung des umfassenden Vision-Hardware-Portfolios wird dieser Bereich nun vervollständigt.
Mit Beckhoff Vision steht den Maschinenbauern und Endanwendern ein komplettes Bildverarbeitungssystem zur Verfügung, das von der Software bis zur Beleuchtung alle erforderlichen Komponenten abdeckt. Nahtlos in die EtherCAT-basierte Steuerungstechnik integriert, erschließt es den Nutzern deutliche Wettbewerbsvorteile, wie z. B. hochgenaue Synchronisation mit allen Maschinenprozessen, reduzierte Engineering- und Hardwarekosten sowie Vereinfachung bei Inbetriebnahme und Support. (BS)
