Das SVC – Smart View Center digitalisiert die Kommunikation zwischen Konstruktion und Fertigung und stellt aktuelle ECAD-Projekte zentral, übersichtlich und geräteunabhängig bereit. © CAE Expert

Mit dem Smart View Center bringt die CAE Expert Group eine webbasierte Plattform für digitales Red- und Greenlining auf den Markt.

Mit dem Smart View Center bringt die CAE Expert Group eine webbasierte Plattform für digitales Red- und Greenlining auf den Markt. Automatischer Projektvergleich, strukturierte Änderungsprozesse und eine EPLAN-Schnittstelle schaffen eine durchgängige Verbindung zwischen Engineering und Fertigung.

Projektänderungen gehören in der Schaltschrankfertigung zum Alltag. Aktualisierte Projektversionen aus EPLAN erreichen die Werkstatt jedoch nicht selten erst, wenn Verdrahtung und Aufbau bereits begonnen haben. Umso wichtiger ist es, dass die Mitarbeitenden unmittelbar erkennen können, welche Seiten geändert wurden, welche Betriebsmittel betroffen sind und welche Arbeitsschritte erneut geprüft oder angepasst werden müssen.

Dass diese notwendige Transparenz in der Praxis häufig fehlt, wurde in zahlreichen Kundengesprächen und gemeinsamen Projekten der CAE Expert Group deutlich. In vielen Unternehmen werden aktualisierte Stromlaufpläne noch ausgedruckt, handschriftlich ergänzt oder mit manuell eingezeichneten Rotstrichen in die Werkstatt gebracht. Unterschiedliche Planstände müssen anschließend Seite für Seite verglichen werden, während Rückfragen zusätzliche Wege und Abstimmungsschleifen verursachen. Das kostet Zeit, erschwert die Nachvollziehbarkeit und erhöht das Risiko, dass relevante Änderungen zu spät erkannt oder übersehen werden.

Aus diesen konkreten Anforderungen des Fertigungsalltags heraus entwickelte die CAE Expert Group das SVC – Smart View Center. Die webbasierte Plattform digitalisiert die Kommunikation zwischen Konstruktion und Fertigung und stellt aktuelle ECAD-Projekte zentral, übersichtlich und geräteunabhängig bereit. Anwender können über PC, Laptop oder Tablet auf die Projektdaten zugreifen. Auf Wunsch lässt sich die Lösung auf der eigenen IT-Infrastruktur betreiben; eine Cloud-Nutzung ist dafür nicht erforderlich.

Red- und Greenlining direkt im Schaltplan
Im Mittelpunkt steht die digitale Bearbeitung von Stromlaufplänen und Fluid-Schemata. Kommentare, Markierungen, Freihandzeichnungen und Bearbeitungshinweise werden direkt auf der jeweiligen Planseite erfasst. Damit entfällt die parallele Pflege von Papierunterlagen oder separaten Änderungslisten.

Das Redlining dokumentiert Abweichungen und notwendige Korrekturen aus der Fertigung. Beim Greenlining können ausgeführte, geprüfte oder bestätigte Arbeitsschritte unmittelbar im Plan gekennzeichnet werden. Eine flexible Layertechnik trennt die einzelnen Prozesse voneinander. So lassen sich beispielsweise Fertigung, Prüfung, Inbetriebnahme oder Abnahme auf eigenen Ebenen abbilden, gezielt ein- und ausblenden und jederzeit nachvollziehen.

Leistungsfähige Filter- und Suchfunktionen unterstützen die Navigation in umfangreichen Projekten. Planseiten, Strukturkennzeichen und Betriebsmittel können schnell gefunden, häufig genutzte Projekte oder Seiten als Favoriten hinterlegt werden.

Eine rollenbasierte Benutzerverwaltung regelt Zuständigkeiten und Zugriffsrechte; Änderungen und Kommentare bleiben den jeweiligen Bearbeitern und Prozessschritten zugeordnet.

Ein durchgängiger Prozess – ohne Medienbrüche. Auch Echtzeit-Zusammenarbeit ist mit dem SVC möglich. ©CAE Expert

Automatischer Projektvergleich statt manueller Plansuche

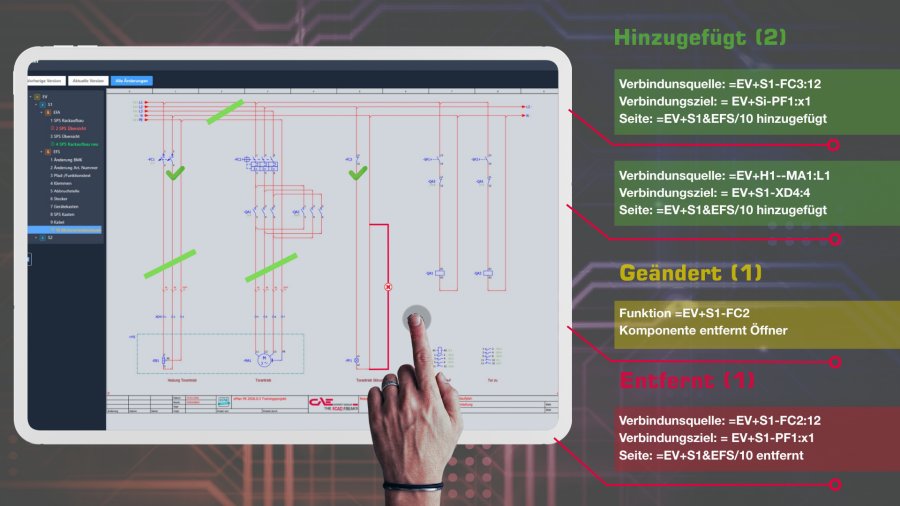

Ein zentrales Merkmal des SVC ist der automatische Vergleich unterschiedlicher Projektversionen. Beim Import einer aktualisierten Version führt das System selbstständig einen Abgleich mit den bisherigen Projektdaten durch und stellt sämtliche Änderungen seitenbezogen dar. Die Fertigung erkennt dadurch unmittelbar, an welchen Stellen Handlungsbedarf besteht, und kann gezielt zwischen den Versionen wechseln. Das reduziert den manuellen Prüfaufwand erheblich. Statt vollständige Dokumentationen erneut zu kontrollieren, konzentrieren sich die Mitarbeitenden auf tatsächlich geänderte Seiten und Inhalte. Gleichzeitig entsteht ein transparenter Bearbeitungsprozess: Änderungen können priorisiert, kommentiert, abgearbeitet und anschließend an die Konstruktion zurückgegeben werden. Für die Weiterbearbeitung werden gezielt jene Seiten übergeben, auf denen die Fertigung Anpassungen oder Hinweise erfasst hat.

Datenaustausch mit EPLAN
Für die Integration in bestehende Engineering-Prozesse verfügt das Smart View Center über eine EPLAN-Schnittstelle. Projektdaten werden direkt aus dem ECAD-System exportiert und in das SVC übernommen. Die im Redlining erfassten Hinweise können anschließend strukturiert in EPLAN weiterbearbeitet werden. Dort werden die importierten Änderungen als Kommentare erkannt; der Kommentar-Navigator und entsprechende Sprungfunktionen führen Konstrukteure direkt an die relevante Stelle im Projekt.

Mit dem SVC wird aus einem bislang häufig papiergebundenen Informationsfluss ein digitaler, nachvollziehbarer Prozess. Aktuelle Planstände, sichtbare Versionsänderungen und direkt im Schaltplan dokumentierte Rückmeldungen schaffen eine gemeinsame Datenbasis für Engineering und Werkstatt. Das Ergebnis sind kürzere Informationswege, weniger Such- und Abstimmungsaufwand sowie eine höhere Sicherheit bei Änderungen während der laufenden Schaltschrankfertigung. (PR)
