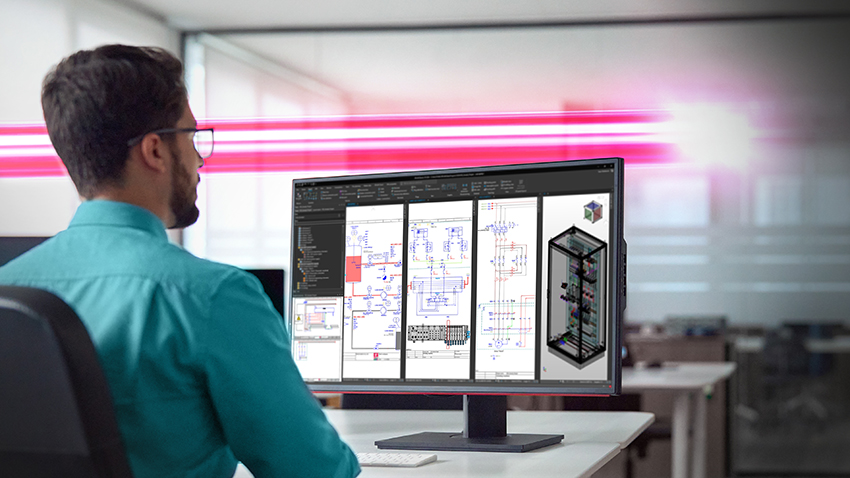

Sämtliche cloudbasierenden Eplan-Lösungen sind digital unter dem Dach der Eplan Plattform und im Verbund mit der Eplan Cloud-Umgebung eng verzahnt. © Eplan

Standardisierung, Automated Engineering und Digitalisierung greifen bei Eplan eng ineinander.

So werden für die Anwender:innen der Eplan Plattform selbst herausfordernde Engineering-Prozesse deutlich vereinfacht.

Mit seiner unschlagbaren Kombination aus Software und Service rund um das Engineering in den Bereichen Elektrotechnik, Automatisierung und Mechatronik hat sich Eplan als idealer Partner positioniert, um herausfordernde Engineering-Prozesse zu vereinfachen. Standardisierung, Automated Engineering und Digitalisierung – aus diesen drei Zutaten besteht das Erfolgsrezept von Eplan, um seine Kund:innen über die gesamte Wertschöpfungskette zu unterstützen: von der elektrotechnischen Planung über die Fertigung, die Inbetriebnahme bis hin zum Betrieb von Maschinen und Anlagen.

Mit Eplan schneller produktiv
Die Standardisierung beginnt sogar schon vor dem produktiven Einsatz der Eplan Plattform – mit Leitfäden, die eine schnelle und reibungslose Installation der Software gewährleisten. Sie beschreiben nicht nur die wichtigsten Schritte für unterschiedliche Installationstypen wie Erst- oder Update-In­stal­lation, sondern definieren auch die standardisierte Konfiguration für den Plattform­einstieg. So können Anwender schneller produktiv werden, da sie direkt die ersten Tipps und Hinweise von Eplan aus erster Hand erhalten. Standardisierte Basis- oder Makro-Projektvorlagen, Projektierungsbeispiele zu typischen Aufgaben mit Eplan und branchen­spezifische Best Practices zählen ebenfalls zum Eplan Engineering Standard, der An­wen­der:in­nen durchgehend in allen Ar­beits­phasen mit Daten und Vorlagen versorgt.

So werden beispielsweise praktische Basisprojekte angeboten, mit denen sich sofort eigene Schaltpläne nach aktuellen Normen er­stel­len lassen. Die standardisierten Vorlagen sind international einsetzbar: Sowohl der eu­ro­päische IEC-Standard als auch die NFPA-Norm für den nordamerikanischen Markt sind darin berücksichtigt. Die Vorlagen werden bereits mit an die IEC 81346 angelehnten, vordefinierten Strukturkennzeichen, Auswertungen und Einstellungen bereitgestellt. So geht die Erstellung neuer Projekte viel einfacher und effizienter von der Hand.

Digital miteinander verzahnt
„Eplan hat sich seit dem Einzug der Digitalisierung darauf fokussiert, sämtliche Eplan-Softwareausprägungen unter der Eplan Plattform zu digitalisieren. Damit sind wir imstande, verschiedene Prozesse miteinander zu vernetzen, und können sämtliche entstehende Engineering-Daten aller Arbeitsschritte zentral verwalten. Dabei werden Medienbrüche vermieden, wie sie bei der Datenneueingabe in andere Systeme oder durch die Übergabe von Schalt­plänen in Papierform entstehen“, erklärt Rainer Neußner, Consultant für Digitalisierung bei Eplan. Einzelne Arbeitsschritte von der Elektrokonstruktion im CAD-System über die Aufbauplanung bis hin zur mechanischen Fertigung, Verdrahtung und zur abschließenden Prüfung sind so eng im digitalen Datenaustausch verzahnt.

Die Basis bildet die Eplan Plattform im Verbund mit der Eplan Cloud, die dafür Sorge tragen, dass sich alle am Engineering-Prozess Beteiligte auf demselben Produktionsstand befinden. Eplan speichert digital alle Daten eines Eplan-Projekts – von den Exporten bis hin zu allen Stücklisten – global zentral und im Idealfall nur einmalig ausgeführt in der Eplan Cloud ab, die für alle an einem Projekt Befugten erreichbar ist. „Dabei steht in der Engineering-Phase der digitale Zwilling eines Schaltschranks im Mittelpunkt. Basis sind hochwertige 3D-Daten, die das Gehäuse und Zubehör abbilden. Ergänzt werden sie um projekt­relevante Komponenten- und Verdrahtungsinformationen.

So können ohne Medienbruch Daten ausgeleitet und in den weiteren Teilprozessen wie Fertigung inklusive Verdrah­tung genutzt werden. Auch das diszi­plin­übergreifende Engineering bietet deutliche Optimierungspotenziale. So ist es möglich, an einer zentralen Stelle – im Eplan-Projekt – auch Parameterdaten smarter Sen­soren zu speichern und diese im weiteren Prozess zu nutzen“, sagt Rainer Neußner.

Umfangreiches Lösungsangebot der Eplan Plattform
Unter dem Dach der Eplan Plattform bietet Eplan ein umfangreiches Lösungsangebot für verschiedene Branchen, aber auch ­branchen- und disziplinenübergreifend, die alle miteinander verzahnt sind. Beginnend bei Eplan Electric P8, dem ECAD-Standard für das automatisierte Engineering von Elektrokonstruktionen für Maschinen und Anlagen, über Eplan Fluid, ein Engineering-Werkzeug speziell für die Projektierung und automatisierte Dokumentation von Schaltkreisen fluidtechnischer Anlagen der Hydrau­lik, Pneumatik, Kühlung und Schmierung, bis hin zu Eplan Pro Panel für den Steuerungs- und Schaltanlagenbau.

Das Eplan Data Portal bietet webbasierten Zugriff auf hochwertige Produktkataloge zahlreicher Komponentenerzeuger und wird permanent um neue branchenrelevante Hersteller ergänzt. Da alle in der Eplan Plattform verankerten Lösungen gleichermaßen mit dem Eplan Data Portal über die Eplan Cloud verzahnt sind, können die dort angebotenen Gerätedaten in jede Planung bzw. Dokumentation übernommen werden. Das reduziert den Projektierungsaufwand und erhöht auch die Qualität aller elektrotechnischen Planungen.

Eplan eStock, das cloudbasierte und nutzerübergreifende Artikelmanagement, ermöglicht es Anwender:innen nicht nur, von all ihren Unternehmensstandorten aus auf ihre zentrale firmeneigene Artikeldatenbank zuzugreifen, sondern erlaubt auch Mitarbei­ter:innen im Homeoffice sowie Geschäftspartner:innen den einfachen und sicheren Datenzugriff. So lässt sich bei der Kollaboration mit Projektpartnern wertvolle Zeit sparen, und man hat den aktuellen Datenstand stets im Blick.

Die Lösungen Eplan eManage und Eplan eView ermöglichen die kollaborative Zusammenarbeit an gemeinsamen Projekten. Eplan eManage ermöglicht den einfachen Upload von Projekten sowie zugehörigen Daten aus der Eplan Plattform und dem Webbrowser in die Eplan Cloud. Über Eplan eView stehen Projekte allen Beteiligten entlang der gesamten Wertschöpfungskette zur Verfügung – vom Engineering über die Fertigung und Montage bis hin zu Service und Instandhaltung. Projektteilnehmer können damit standortunabhängig im Web-Browser Projektdaten sichten und per Redlining-Funk­tion kommentieren. So sind alle Beteiligten immer auf dem aktuellen Stand, und Änderungen bleiben jederzeit nachvollziehbar.

Standardisierung im Engineering mit Eplan eBuild
Der bei Eplan ohnehin bereits sehr effiziente Konstruktionsvorgang eines Schaltplans lässt sich zusätzlich über Eplan eBuild toppen. Das Tool ist für alle Eplan-Anwen­der:in­nen geeignet, die mit geringem Aufwand Schaltpläne automatisiert erstellen wollen. „Selbst individuelle Schaltpläne lassen sich mit eBuild zügig erstellen“, bringt es Dominik Hiermayer, Consultant Automated Engineering bei Eplan, auf den Punkt. Als Grundlage dient dabei immer eine strukturierte Vorlagenbibliothek, bestehend aus sogenannten Makros. Hier werden Schaltungsvorlagen, angefangen bei einzelnen Gerätedarstellungen über Teilschaltbilder bis hin zu ganzen Seiten, erstellt, um stets das gleiche Ergebnis erzielen zu können. Fallen Korrekturen, Änderungen oder Skalierungen an, können diese hierbei sehr einfach und ganz gezielt eingearbeitet werden. Makros sind essenziell für die Erstellung individueller Engineering-Projekte, da sie jederzeit rasch um Variablen, Optionen sowie logische Verknüpfungen skaliert und für neue Projekte als Vorlage genutzt werden können.

Die Makros können in kurzer Zeit mit Regelwissen verknüpft werden. Anwender:innen können so repetitive Arbeiten in einer ­Elektro-Dokumentation strukturiert und zügig abarbeiten. Das Regelwissen erlaubt es, Beziehungen unter den Makros zu schaffen, was eventuelle Fehler in der Planung minimiert. User:innen profitieren durch die automatisierte Schaltplankonfiguration, da sie nicht mehr mühselig manuell in das Eplan-Projekt eingreifen müssen. Schaltplä­ne müssen damit von Elektrotech­ni­ker:in­nen­ nicht immer wieder neu entwickelt werden, sondern lassen sich mit einigen Klicks über die dazu angelegte Makrobibliothek durch einen Konfigurator erstellen. Hat man eine Makrobibliothek aufgebaut, kann diese stetig mit Platzhaltern und Variablen ergänzt werden. Das macht die Wiederverwendung noch effizienter. „Änderungen müssen somit nur an einer Stelle eingepflegt werden, da das Projekt das zentrale, digitale Modell einer Automatisierungslösung ist und als ‚Single Source of Truth‘ verfügbar ist“, so Dominik Hiermayer.

Guardians of Engineering
Um den Einstieg in die Eplan-Welt zu erleichtern, bietet das Unternehmen außerdem Ausbildungskonzepte in Form von standardisierten Trainings oder individuellen Consultings an. Consultings können nach Wunsch vor Ort bei Kund:innen oder online durchgeführt werden, Trainings an den Eplan-Standorten Ardagger Stift und Innsbruck bzw. den Eplan-Trainingsstandorten Graz und Wien oder ebenfalls online. Und natürlich stehen die Expert:innen von Eplan – die „Guardians of Engineering“ – ihren Kund:innen jederzeit mit Rat und Tat bei ihren täglichen Herausforderungen in der Planung zur Seite und bieten dazu ein umfangreiches Hilfesystem sowie welt­weiten Support an. (red./PR)
