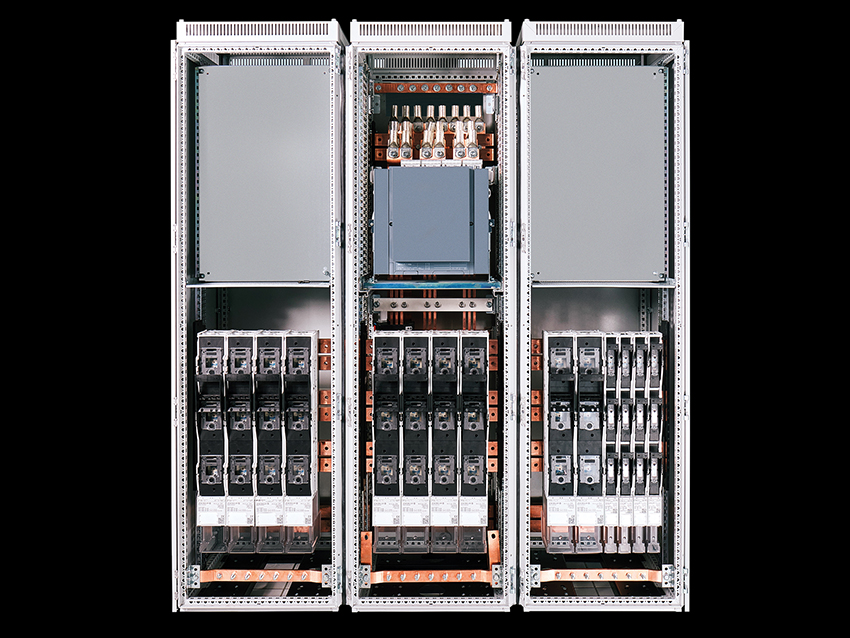

Mit dem Ri4Power Kombifeld setzt Rittal Österreich neue Maßstäbe in der Energieverteilung und unterstreicht seine Innovationskraft und sein Engagement für eine erfolgreiche Energiewende. © Rittal
Neuheit Ri4Power Kombifeld – platzsparend und geprüft
Der Übergang von fossilen zu erneuerbaren Energien bringt auch im Energietransport tiefgreifende Veränderungen mit sich. Im Jahr seines 50-jährigen Bestehens stellt Rittal Österreich das neue Ri4Power Kombifeld vor, eine hochmoderne und im eigenen Haus entwickelte Energieverteil- und Schaltanlage. Mit dem Ri4Power Kombifeld bietet Rittal ein platzsparendes und geprüftes System, das den Anforderungen des dringend erforderlichen Stromnetzausbaus optimal gerecht wird.
Das Ri4Power Kombifeld basiert auf dem bewährten VX25 Ri4Power Schalt- und Energieverteilanlagensystem und ist mit einer Hauptsammelschiene von 4 x 50 x 10 mm ausgestattet, der Schienenabstand beträgt 185 mm. Die Besonderheit der Anwendung ist die Kombination eines Leistungsschalters mit mehreren NH-Sicherungslasttrennschaltern in einem Schrank. Die erforderlichen Prüfungen gemäß ÖVE-IEC-61439 Teil 1 und Teil 2 wurden erfolgreich im unabhängigen Prüflabor des AIT (Austrian Institute of Technology) durchgeführt.
Effizientes Design und sichere Installation
Das Kombifeld wird von oben über das mittig platzierte ACB-Feld eingespeist, was eine sichere und platzsparende Lösung für die Trafozuleitung bietet. Im unteren Bereich des Schranks befinden sich die NH-Sicherungslasttrennschalterleisten, die ausreichend Raum für den Kabelanschluss gewährleisten. Die kurzen Kabelanschlusswege sind durch spezielle Abdeckungen zusätzlich vor Berührung geschützt.
Optimierte Wärmeverteilung und hohe Leistungsfähigkeit
Die Hauptsammelschiene ist so angeordnet, dass sie eine effiziente Verteilung der Verlustwärme des Leistungsschalters und der Lastschalt-Trennleisten ermöglicht. Die N-Leiter-Sammelschiene ist im unteren Rückbereich des Feldes positioniert und wird durch direkte Verschraubung mit dem Rahmenprofil befestigt. Diese Anordnung gewährleistet eine einheitliche Struktur der Schienen in den angrenzenden Abgangsfeldern. Das Kombifeld ist für einen Bemessungsstrom von 2370 A geprüft und verfügt über eine passive Lüftung. Die Kurzschlussfestigkeit liegt bei 50 kA/1s bzw. 110 kA.
PE- und N-Leiter Schienenanordnung
Die PE-Schiene wird direkt mit dem Rahmenprofil verschraubt, was in allen Feldern eine einheitliche Anordnung sicherstellt. Der N-Leiter wird vom oberen Einspeisepunkt des Feldes zur N-Leiterschiene im unteren Verteilbereich geführt.
Österreichische Entwicklung
Rittal Österreich ist besonders stolz auf das Ri4Power Kombifeld, das vom Team der österreichischen Business Unit Energy & Power Solutions unter der Leitung von Christoph Unger entwickelt wurde. Christoph Unger betont: "Diese Anwendung ist ein bedeutender Schritt für uns und unsere Kunden. Sie zeigt unsere Fähigkeit, innovative und effiziente Lösungen für die Herausforderungen der modernen Energiewirtschaft zu schaffen."
Mit dem Ri4Power Kombifeld setzt Rittal Österreich neue Maßstäbe in der Energieverteilung und unterstreicht seine Innovationskraft und sein Engagement für eine erfolgreiche Energiewende. (red.)
Weitere Informationen zum Ri4Power Kombifeld gibt es unter www.rittal.at/kombifeld.
