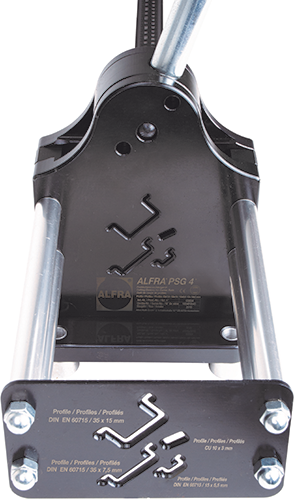

Neben der einwandfreien Funktion der Geräte steht bei Alfra auch immer der Komfort des Anwenders im Blickpunkt. © Alfra GmbH

Das Innere von Schaltschränken wird immer dichter mit elektrischen und ­elektronischen Komponenten bestückt – und somit der Platz für notwendige ­thermische Maßnahmen immer knapper.

Feuchtigkeit im Schaltschrank, die bei Temperaturschwankungen als Kondensat niederschlägt, ist der Ausfallgrund für empfindliche elektrische und elektronische Einbauten schlechthin. Probatestes Mittel dagegen ist das gezielte Erwärmen der Umgebungsluft im Schaltschrank. Das Flachheizgerät „CP 061“ präsentiere sich hier als Problemlöser, gerade wenn es eng wird im Schaltschrank, betont der Hersteller. Im Pflichtenheft der Stego-Entwickler stand dementsprechend die platzsparende Auslegung an oberster Stelle. Deshalb ging es bei der Konzeption des Heizkörpers in die Fläche. Aluminium-Strangprofil mit rechteckigem Querschnitt diene dabei als Ausgangsmaterial für die kompakten Heizkörper. Durch Variation der Profillänge stünden Anwendern die beiden Heizleistungen 50 W und 100 W zur Verfügung. Integrierfreudig zeige sich das Flachheizgerät auch im Einsatz, wo es gleichermaßen als Kontakt- wie auch als Konvektionsheizgerät zum Einsatz kommen könne. Das Heizelement sei dabei als Widerstandsheizung ausgeführt.
Besonders platzsparend sei die Anbringung an Gehäuseflächen des Schaltschranks, mit acht Millimeter Höhe trage der ultraflache Heizkörper kaum auf. Neben den Wandflächen empfiehlt sich selbst die Schaltschranktür als besonders platzsparender Einsatzort. Die maximale Oberflächentemperatur des Heizkörpers von 150 °C sorge im flächigen Kontakt für einen gezielten Wärmeeintrag. Ein speziell entwickeltes Befestigungssystem mit federnd gelagerten Halterungen gleiche unterschiedliche Längenausdehnungen von Heizkörper und Gehäusematerial aus. In der Folge beuge diese flexible Aufhängung davor vor, dass sich der Heizkörper wölbt. Gleichzeitig werde verhindert, dass sich das Material des Schaltschranks verzieht. Die flächige Auflage zur Kontaktheizfläche sei somit stets gegeben. Als Konvektionsheizung betrieben, beheize der CP 061 die unmittelbare Umgebungsluft im Einbauraum. Die benötigte Fläche für die Platzierung der Heizung sei auch in dieser Anordnung minimal.

Optimierte Bohrlöcher
Sämtliche Bohrlöcher der Flachheizung seien für die Schraubbefestigung in Schaltschrank-Rahmenprofilen mit 25er-Raster optimiert. Standardmäßig werde das CP-061-Heizgerät mit einer Zugentlastung anschlussfertig ausgeliefert. Schutz vor Überhitzung im Fehlerfall biete der integrierte Temperaturwächter. Dieser sorge für die Sicherung der Heizung durch schnelles Ausschalten bei Erreichen kritischer Temperaturen. Sei die Hitze abgeklungen, erfolge eine automatische Rückschaltung und der CP 061 sei wieder einsatzfähig. Eine praktische Einrichtung für Anwendungen im Dauerbetrieb, für die das Flachheizgerät CP 061 eigens ausgelegt sei.
Beim Schaltschrankbau spielt das Innenleben im metallenen Gehäuse eine entscheidende Rolle. Platz finden Relais wie Sensoren, Magnetventile oder Schalter auf Profilschienen, die je nach Einsatzzweck in variablen Ausführungen erhältlich sind. Bei aller Vielfalt haben die metallenen Haltevorrichtungen eines gemeinsam – sie müssen genau auf die Maße und Voraussetzungen des Schaltschranks zugeschnitten werden. Mit einer Metallsäge laufe diese Aufgabe selten ohne Spuren ab. Funken, Späne und eine Geräuschkulisse, die das Trommelfell strapaziert, würden den Wunsch nach einer Alternative aufkommen lassen.

Produkte von Profis für Profis
Mit Schneidgeräten für den Schaltschrank- und Steuerungsbau fertigt die Alfra GmbH Produkte, die von Profis für Profis entwickelt wurden. Der Grund für den Erfolg der Geräte: Sie seien „Made in Germany“ und exakt auf die Bedürfnisse von Schaltschrankbauern ausgerichtet. „Unser Programm bietet für jedes Budget und jede Anforderung das richtige Profilschienenschneidgerät“, erklärt Produktmanager Ingo Kroiss. „Wer hauptsächlich die gängigsten Tragschienentypen mit den Maßen 35 mm/7,5 und 35 mm/15 bearbeitet, ist mit dem PSG DUO gut bedient.“ Weitere Möglichkeiten stünden Anwendern zur Verfügung, die ein PSG 4 oder ein PSG 5+ nutzen würden. Neben den beiden gängigen Hutschienenvarianten bearbeite das PSG 4 auch Tragschienen mit den Maßen 15 mm/5,5 und Kupfer-Erdungsschienen mit 10 x 3 mm. Über das größte Leistungsspektrum verfüge wiederum das PSG 5+. Das Hochleistungsgerät schneide nicht nur zusätzlich C- Profile, G-Profile und Erdungsschienen aus Kupfer – es stanze auch Löcher in die Tragschienen.
Ihre große Stärke sehen die Experten mit jahrzehntelanger Erfahrung in ihrer Nähe zu den Anwendern. „Wir kennen die Herausforderungen jedes Arbeitsschritts im Schaltschrankbau“, betont der Produktmanager. Die Führungsschienen für die einzelnen Profile seien ein Beispiel für diese Überlegungen. Der Steuerungsbauer führe die Schiene bis zum Anschlag ein, weshalb diese durch die doppelte Führung nicht mehr verrutschen könne. Das Ergebnis seien gratfreie, exakte 90-Grad-Schnitte wegen des extrem geringen Schnittspiels. Ausschlaggebend sei hierbei unter anderem die Scherplatte im Schneidgerät.

Sauber abgetrennte Teilstücke
Von oben wirken die Scherkräfte gegen die durch die Frontplatte fixierte Schiene und trennen auf diese Weise sauber das gewünschte Teilstück ab. Eine Klinge wäre wegen der Festigkeit und Dicke der Schienen nicht für diese Aufgabe geeignet. Neben der einwandfreien Funktion der Geräte stehe bei Alfra auch immer der Komfort des Anwenders im Blickpunkt. Ein verstärkter Exzenter direkt über der Scherplatte führe beispielsweise zu einer spürbar besseren Kraftübertragung. „Das ist in dieser Produktgruppe einzigartig“, bestätigt Kroiss.
Zusammen mit dem Softtouch-verstärkten Handgriff sorge der Exzenter dafür, dass Schaltschrankbauer nahezu alle Halteschienen mühelos schneiden könnten. Die lasergravierte Skalierung in metrischen und Zoll-Angaben ermögliche zudem die winkelgenaue Bearbeitung der Schienen. Möglichst lange Standzeiten würden dabei zum Anspruch der Werkzeugspezialisten gehören. Deshalb könne der Kunde, sofern dies wirtschaftlich Sinn ergibt, die Scherplatten an den Geräten der PSG-Familie nachschleifen lassen. Ein Wechsel des Lochstempels sei ebenfalls möglich. (TM)
