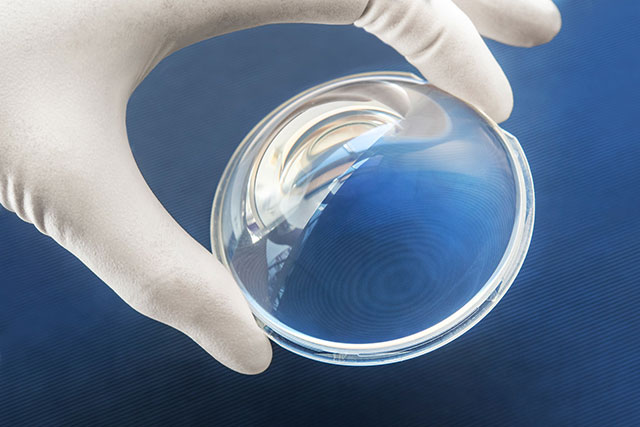

Spritzgegossene optische Linse aus transparentem Kunststoff zur Demonstration der nanostrukturierten Entspiegelungsschicht. © Fraunhofer IOF

Optische Linsen aus transparentem Kunststoff lassen sich günstig und in beliebigen Formen herstellen. Doch sie reflektieren Licht genauso stark wie Glas ...

... Eine neuartige Entspiegelung reduziert Falschlichter und Reflexionen von Kunststofflinsen deutlich.

Optische Linsen haben die Aufgabe, Licht zu bündeln. In Kameras entstehen so scharfe Bilder, LED-Autoscheinwerfer strahlen hell und lassen sich flexibel steuern. Um den Weg der Lichtstrahlen optimal zu leiten, sind komplexe Linsensysteme notwendig. Sie bestehen aus mehreren Linsen in unterschiedlichen Formen. Bevorzugtes Material der Linsen ist mittlerweile transparenter Kunststoff. Das günstige Spritzgussverfahren lässt beliebige Formen zu. Ein Problem bleibt: Die Lichtreflexion an der Oberfläche der Linsen. Die Brechzahl – ein Maß dafür, wie stark Licht reflektiert wird – liegt für Kunststoff bei etwa 1,5. Zum Vergleich: Luft hat die Brechzahl 1, sodass eine Linse rund 8 Prozent des einfallenden Lichts reflektiert. „Gekrümmte Oberflächen verstärken diesen Effekt, wenn das Licht in schrägem Einfallswinkel auftrifft“, erklärt Ulrike Schulz aus der Abteilung „Optische Schichten“ des Fraunhofer-Instituts für Angewandte Optik und Feinmechanik IOF in Jena.

Brechzahl deutlich reduziert
Die Wissenschaftler aus Thüringen stellten nun eine neuartige Entspiegelungsschicht für gekrümmte Kunststofflinsen vor. Sie reduziert die Brechzahl an den Oberflächen der Kunststoffoptiken auf fast 1,1 und bietet damit einen nahezu perfekten Übergang zur Luft. Das Jenaer Fraunhofer-Institut hat in enger Kooperation mit Industriepartnern bereits Prototypen der Schicht auf verschiedenen Linsensystemen getestet. Das Ergebnis: Die Technologie reduziert sogenanntes Falschlicht deutlich. Falschlichter sind Reflexionen, die zum Beispiel in Linsensystemen von Kameras herumgeistern und das Bündeln der Lichtstrahlen stören. Außerdem konnten die Forscher in ihren Versuchen nachweisen: Linsen, die mit der IOF-Entspiegelung beschichtet sind, lassen deutlich mehr Licht durch als herkömmliche Linsen.
Neben Kameraoptiken und Autoscheinwerfern profitieren von der neuen Technologie auch Wachstumsfelder wie Virtual Reality oder gestengesteuerte Maschinen für die Industrie 4.0. „Die Bedeutung von optischen Systemen zur Erfassung von Informationen nimmt weiter zu. Dafür werden immer leistungsstärkere Linsensysteme benötigt“, prognostiziert Schulz.

Neues mehrlagiges Nanomaterial
Das Antireflexionssystem der Jenaer Wissenschaftler kombiniert mehrere neue nanostrukturierte Schichten mit bisher üblichen homogenen Oxidschichten – in Lagen übereinander gestapelt. Mit jeder Schicht verdünnen die Forscher den Kunststoff stärker mit Luft. Solange, bis die Brechzahl der Oberfläche fast der der Luft entspricht. Das gelingt ihnen, indem sie neue Nanomaterialien verwenden, die sie auf komplex geformte Linsen aufbringen können. Das Stapeln mehrerer Lagen ermöglicht es ihnen, die Entspiegelungsschicht im Vergleich zu bisherigen Lösungen doppelt so dick zu machen. Herkömmliche Entspiegelungsschichten lassen sich nur ungleichmäßig auf gekrümmten Linsen verteilen: Am Rand wird die Schicht dünner als in der gewölbten Mitte. „Physikalisch dünn heißt auch optisch dünn: Die dünne Schicht entspiegelt nur kurzwelliges Licht. Mehrere Lagen von nanostrukturierten Schichten decken einen breiteren Wellenlängenbereich ab. Gleichzeitig sinkt auch die Reflexion bei schräger Beleuchtung“, erklärt Schulz. Besonders Kunststoffoptiken sind gut für diesen Prozess geeignet. Die unterste Schicht der Entspiegelung lässt sich direkt durch Plasmaätzen in den Kunststoff einarbeiten. „Wir können so unterschiedlichste Kunststoffarten entspiegeln“, sagt Schulz. (MW)
