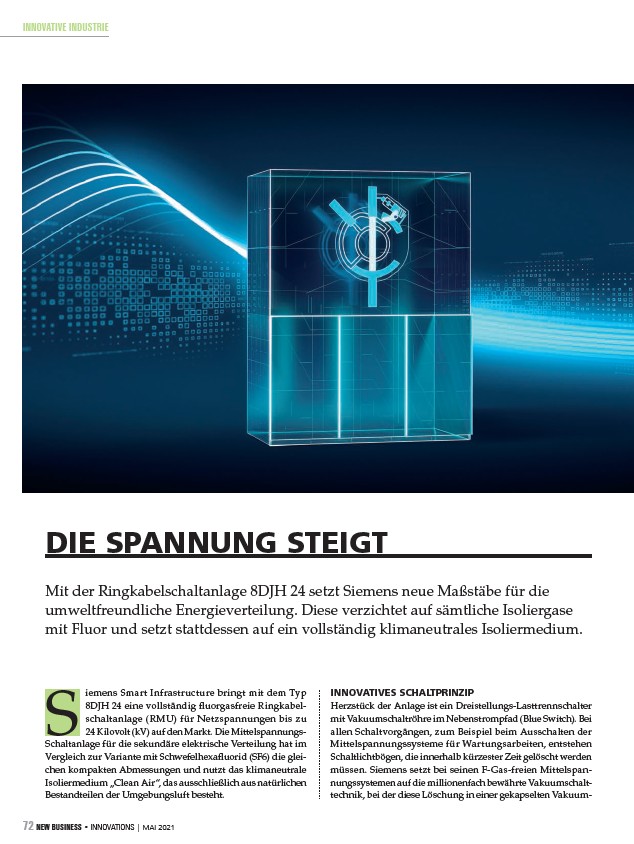

![](./pubData/source/images/pages/page72.jpg)
INNOVATIVE INDUSTRIE
DIE SPANNUNG STEIGT
Mit der Ringkabelschaltanlage 8DJH 24 setzt Siemens neue Maßstäbe für die
umweltfreundliche Energieverteilung. Diese verzichtet auf sämtliche Isoliergase
mit Fluor und setzt stattdessen auf ein vollständig klimaneutrales Isoliermedium.
Siemens Smart Infrastructure bringt mit dem Typ
8DJH24 eine vollständig uorgasfreie Ringkabelschaltanlage
(RMU) für Netzspannungen bis zu
24Kilovolt (kV) auf den Markt. Die Mittelspannungs-
Schaltanlage für die sekundäre elektrische Verteilung hat im
Vergleich zur Variante mit Schwefelhexa uorid (SF6) die gleichen
kompakten Abmessungen und nutzt das klimaneutrale
Isoliermedium „Clean Air“, das ausschließlich aus natürlichen
Bestandteilen der Umgebungsluft besteht.
72 NEW BUSINESS • INNOVATIONS | MAI 2021
INNOVATIVES SCHALTPRINZIP
Herzstück der Anlage ist ein Dreistellungs-Lasttrennschalter
mit Vakuumschaltröhre im Nebenstrompfad (Blue Switch). Bei
allen Schaltvorgängen, zum Beispiel beim Ausschalten der
Mittelspannungssysteme für Wartungsarbeiten, entstehen
Schaltlichtbögen, die innerhalb kürzester Zeit gelöscht werden
müssen. Siemens setzt bei seinen F-Gas-freien Mittelspannungssystemen
auf die millionenfach bewährte Vakuumschalttechnik,
bei der diese Löschung in einer gekapselten Vakuum-
