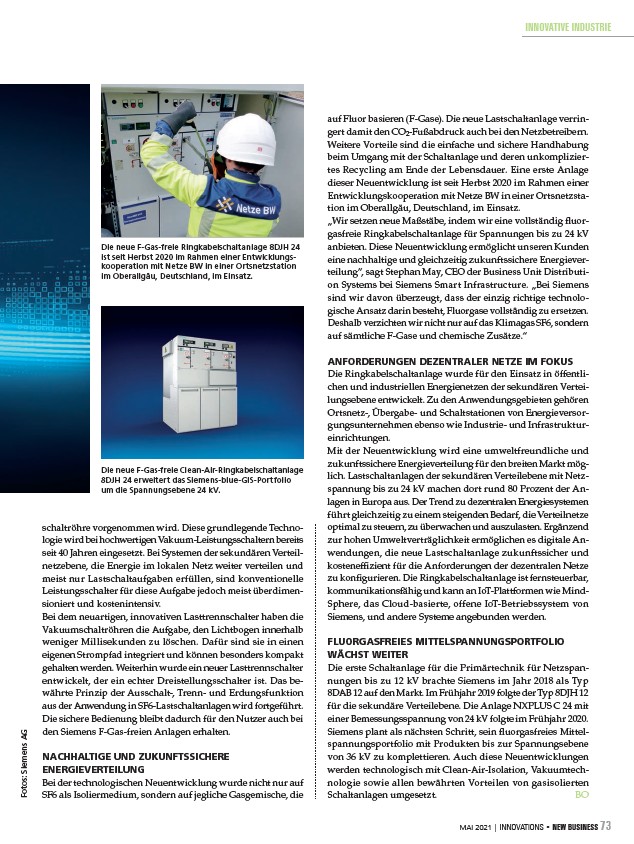

schaltröhre vorgenommen wird. Diese grundlegende Technologie
wird bei hochwertigen Vakuum-Leistungsschaltern bereits
seit 40 Jahren eingesetzt. Bei Systemen der sekundären Verteilnetzebene,
die Energie im lokalen Netz weiter verteilen und
meist nur Lastschaltaufgaben erfüllen, sind konventionelle
Leistungsschalter für diese Aufgabe jedoch meist überdimensioniert
und kostenintensiv.
Bei dem neuartigen, innovativen Lasttrennschalter haben die
Vakuumschaltröhren die Aufgabe, den Lichtbogen innerhalb
weniger Millisekunden zu löschen. Dafür sind sie in einen
eigenen Strompfad integriert und können besonders kompakt
gehalten werden. Weiterhin wurde ein neuer Lasttrennschalter
entwickelt, der ein echter Dreistellungsschalter ist. Das bewährte
Prinzip der Ausschalt-, Trenn- und Erdungsfunktion
aus der Anwendung in SF6-Lastschaltanlagen wird fortgeführt.
Die sichere Bedienung bleibt dadurch für den Nutzer auch bei
den Siemens F-Gas-freien Anlagen erhalten.
NACHHALTIGE UND ZUKUNFTSSICHERE
ENERGIEVERTEILUNG
Bei der technologischen Neuentwicklung wurde nicht nur auf
SF6 als Isoliermedium, sondern auf jegliche Gasgemische, die
auf Fluor basieren (F-Gase). Die neue Lastschaltanlage verringert
damit den CO2-Fußabdruck auch bei den Netzbetreibern.
Weitere Vorteile sind die einfache und sichere Handhabung
beim Umgang mit der Schaltanlage und deren unkompliziertes
Recycling am Ende der Lebensdauer. Eine erste Anlage
dieser Neuentwicklung ist seit Herbst 2020 im Rahmen einer
Entwicklungskooperation mit Netze BW in einer Ortsnetzstation
im Oberallgäu, Deutschland, im Einsatz.
„Wir setzen neue Maßstäbe, indem wir eine vollständig uorgasfreie
Ringkabelschaltanlage für Spannungen bis zu 24kV
anbieten. Diese Neuentwicklung ermöglicht unseren Kunden
eine nachhaltige und gleichzeitig zukunftssichere Energieverteilung”,
sagt Stephan May, CEO der Business Unit Distribution
Systems bei Siemens Smart Infrastructure. „Bei Siemens
sind wir davon überzeugt, dass der einzig richtige technologische
Ansatz darin besteht, Fluorgase vollständig zu ersetzen.
Deshalb verzichten wir nicht nur auf das Klimagas SF6, sondern
auf sämtliche F-Gase und chemische Zusätze.“
ANFORDERUNGEN DEZENTRALER NETZE IM FOKUS
Die Ringkabelschaltanlage wurde für den Einsatz in öffentlichen
und industriellen Energienetzen der sekundären Verteilungsebene
entwickelt. Zu den Anwendungsgebieten gehören
Ortsnetz-, Übergabe- und Schaltstationen von Energieversorgungsunternehmen
ebenso wie Industrie- und Infrastruktureinrichtungen.
Mit der Neuentwicklung wird eine umweltfreundliche und
zukunftssichere Energieverteilung für den breiten Markt möglich.
Lastschaltanlagen der sekundären Verteilebene mit Netzspannung
bis zu 24 kV machen dort rund 80 Prozent der Anlagen
in Europa aus. Der Trend zu dezentralen Energiesystemen
führt gleichzeitig zu einem steigenden Bedarf, die Verteilnetze
optimal zu steuern, zu überwachen und auszulasten. Ergänzend
zur hohen Umweltverträglichkeit ermöglichen es digitale Anwendungen,
die neue Lastschaltanlage zukunftssicher und
kostenef zient für die Anforderungen der dezentralen Netze
zu kon gurieren. Die Ringkabelschaltanlage ist fernsteuerbar,
kommunikationsfähig und kann an IoT-Plattformen wie Mind-
Sphere, das Cloud-basierte, offene IoT-Betriebssystem von
Siemens, und andere Systeme angebunden werden.
FLUORGASFREIES MITTELSPANNUNGSPORTFOLIO
WÄCHST WEITER
Die erste Schaltanlage für die Primärtechnik für Netzspannungen
bis zu 12 kV brachte Siemens im Jahr 2018 als Typ
8DAB12 auf den Markt. Im Frühjahr 2019 folgte der Typ 8DJH12
für die sekundäre Verteilebene. Die Anlage NXPLUS C 24 mit
einer Bemessungsspannung von 24 kV folgte im Frühjahr 2020.
Siemens plant als nächsten Schritt, sein uorgasfreies Mittelspannungsportfolio
mit Produkten bis zur Spannungsebene
von 36 kV zu komplettieren. Auch diese Neuentwicklungen
werden technologisch mit Clean-Air-Isolation, Vakuumtechnologie
sowie allen bewährten Vorteilen von gasisolierten
Schaltanlagen umgesetzt. BO
Die neue F-Gas-freie Ringkabelschaltanlage 8DJH 24
ist seit Herbst 2020 im Rahmen einer Entwicklungskooperation
mit Netze BW in einer Ortsnetzstation
im Oberallgäu, Deutschland, im Einsatz.
Die neue F-Gas-freie Clean-Air-Ringkabelschaltanlage
8DJH 24 erweitert das Siemens-blue-GIS-Portfolio
um die Spannungsebene 24 kV.
