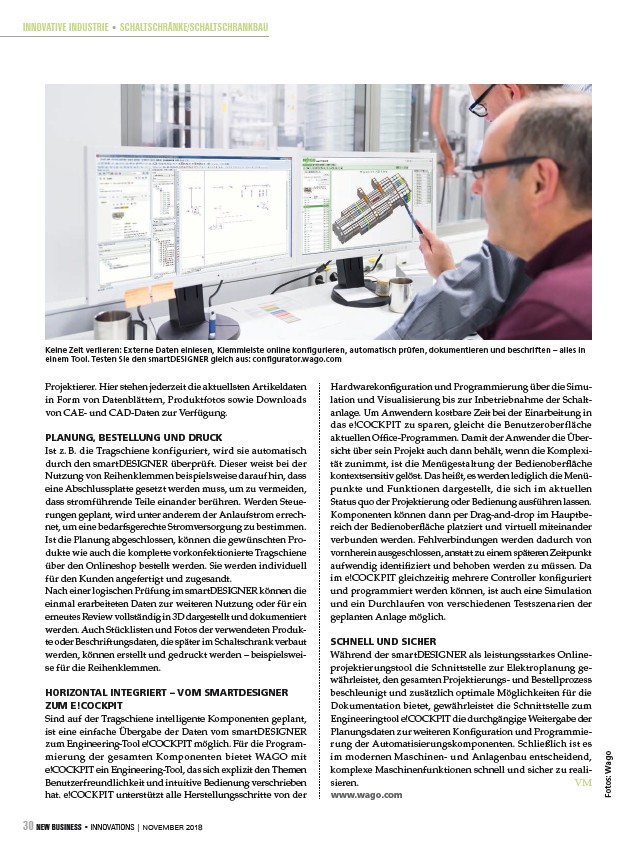

30 Keine Zeit verlieren: Externe Daten einlesen, Klemmleiste online konfi gurieren, automatisch prüfen, dokumentieren und beschriften – alles in
einem Tool. Testen Sie den smartDESIGNER gleich aus: confi gurator.wago.com
NEW BUSINESS • INNOVATIONS | NOVEMBER 2018
Fotos: Wago
Projektierer. Hier stehen jederzeit die aktuellsten Artikeldaten
in Form von Datenblättern, Produktfotos sowie Downloads
von CAE- und CAD-Daten zur Verfügung.
PLANUNG, BESTELLUNG UND DRUCK
Ist z. B. die Tragschiene konfiguriert, wird sie automatisch
durch den smartDESIGNER überprüft. Dieser weist bei der
Nutzung von Reihenklemmen beispielsweise darauf hin, dass
eine Abschlussplatte gesetzt werden muss, um zu vermeiden,
dass stromführende Teile einander berühren. Werden Steuerungen
geplant, wird unter anderem der Anlaufstrom errechnet,
um eine bedarfsgerechte Stromversorgung zu bestimmen.
Ist die Planung abgeschlossen, können die gewünschten Produkte
wie auch die komplette vorkonfektionierte Tragschiene
über den Onlineshop bestellt werden. Sie werden individuell
für den Kunden angefertigt und zugesandt.
Nach einer logischen Prüfung im smartDESIGNER können die
einmal erarbeiteten Daten zur weiteren Nutzung oder für ein
erneutes Review vollständig in 3D dargestellt und dokumentiert
werden. Auch Stücklisten und Fotos der verwendeten Produkte
oder Beschriftungsdaten, die später im Schaltschrank verbaut
werden, können erstellt und gedruckt werden – beispielsweise
für die Reihenklemmen.
HORIZONTAL INTEGRIERT – VOM SMARTDESIGNER
ZUM E!COCKPIT
Sind auf der Tragschiene intelligente Komponenten geplant,
ist eine einfache Übergabe der Daten vom smartDESIGNER
zum Engineering-Tool e!COCKPIT möglich. Für die Programmierung
der gesamten Komponenten bietet WAGO mit
e!COCKPIT ein Engineering-Tool, das sich explizit den Themen
Benutzerfreundlichkeit und intuitive Bedienung verschrieben
hat. e!COCKPIT unterstützt alle Herstellungsschritte von der
Hardwarekon guration und Programmierung über die Simulation
und Visualisierung bis zur Inbetriebnahme der Schaltanlage.
Um Anwendern kostbare Zeit bei der Einarbeitung in
das e!COCKPIT zu sparen, gleicht die Benutzeroberfläche
aktuellen Of ce-Programmen. Damit der Anwender die Übersicht
über sein Projekt auch dann behält, wenn die Komplexität
zunimmt, ist die Menügestaltung der Bedienober äche
kontextsensitiv gelöst. Das heißt, es werden lediglich die Menüpunkte
und Funktionen dargestellt, die sich im aktuellen
Status quo der Projektierung oder Bedienung ausführen lassen.
Komponenten können dann per Drag-and-drop im Hauptbereich
der Bedienober äche platziert und virtuell miteinander
verbunden werden. Fehlverbindungen werden dadurch von
vornherein ausgeschlossen, anstatt zu einem späteren Zeitpunkt
aufwendig identi ziert und behoben werden zu müssen. Da
im e!COCKPIT gleichzeitig mehrere Controller kon guriert
und programmiert werden können, ist auch eine Simulation
und ein Durchlaufen von verschiedenen Testszenarien der
geplanten Anlage möglich.
SCHNELL UND SICHER
Während der smartDESIGNER als leistungsstarkes Onlineprojektierungstool
die Schnittstelle zur Elektroplanung gewährleistet,
den gesamten Projektierungs- und Bestellprozess
beschleunigt und zusätzlich optimale Möglichkeiten für die
Dokumentation bietet, gewährleistet die Schnittstelle zum
Engineeringtool e!COCKPIT die durchgängige Weitergabe der
Planungsdaten zur weiteren Kon guration und Programmierung
der Automatisierungskomponenten. Schließlich ist es
im modernen Maschinen- und Anlagenbau entscheidend,
komplexe Maschinenfunktionen schnell und sicher zu realisieren.
VM
